Instrukcja montażu mapy LED
Dziękujemy za wybór naszego produktu! Montaż naszej mapy jest bajecznie prosty. W paczce znajdziesz kontynenty takie jak Ameryka Północna, Ameryka Południowa, Grenlandia, Euroazja, Afryka i Australia oraz 45 wysp umieszczonych w formatce. Znajdziesz również szablon montażu w postaci dużego arkusza szarego papieru na którym są wydziurkowane kontynenty i wyspy.

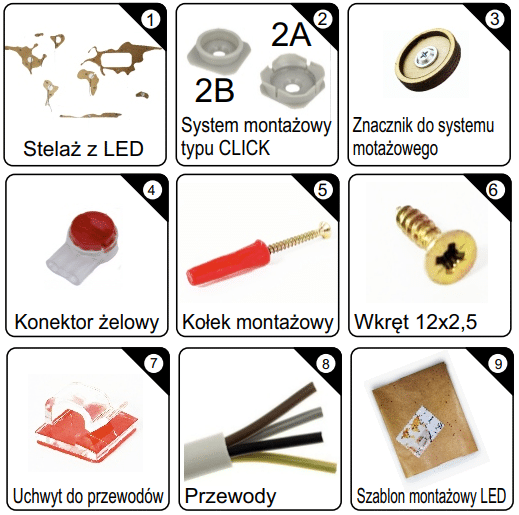

Zawartość paczek
- Karton 1: Drewniana mapa świata + wszystkie dodatki zgodne z zamówieniem.
- Karton 2: Stelaż LED + system montażowy.
Zasady bezpieczeństwa — przeczytaj przed montażem
- Produkty wyposażone w oświetlenie LED powinny być użytkowane wyłącznie pod stałym nadzorem i w obecności osób dorosłych. Niedopuszczalne jest pozostawianie włączonych Produktów LED bez kontroli, w szczególności w pomieszczeniach nieużytkowanych lub podczas nieobecności użytkowników.
- Mapa zawiera elementy elektryczne i drobne części, które mogą być niebezpieczne – to nie jest zabawka.
- Przed pierwszym użyciem dokładnie zapoznaj się z instrukcją.
- Montaż LED musi być zgodny z instrukcją – błędne podłączenie może grozić porażeniem prądem lub pożarem.
- Używaj mapy zgodnie z jej przeznaczeniem – nie modyfikuj jej ani nie wykorzystuj do innych celów.
- Mapa musi być trwale przymocowana do ściany.
- Do sterowania podświetleniem służy specjalna aplikacja – instrukcja jej użycia i wymagania techniczne znajdują się na filmie.
- Przechowuj mapę w suchym miejscu, z dala od wilgoci i wody.
- Unikaj ekstremalnych temperatur i nasłonecznienia.
- Nie rzucaj mapą ani jej częściami, unikaj uderzeń.
- Czyść ją delikatnie – wilgotną ściereczką, potem osusz. Nie używaj detergentów.
- Upewnij się, że oświetlenie jest prawidłowo podłączone do prądu.

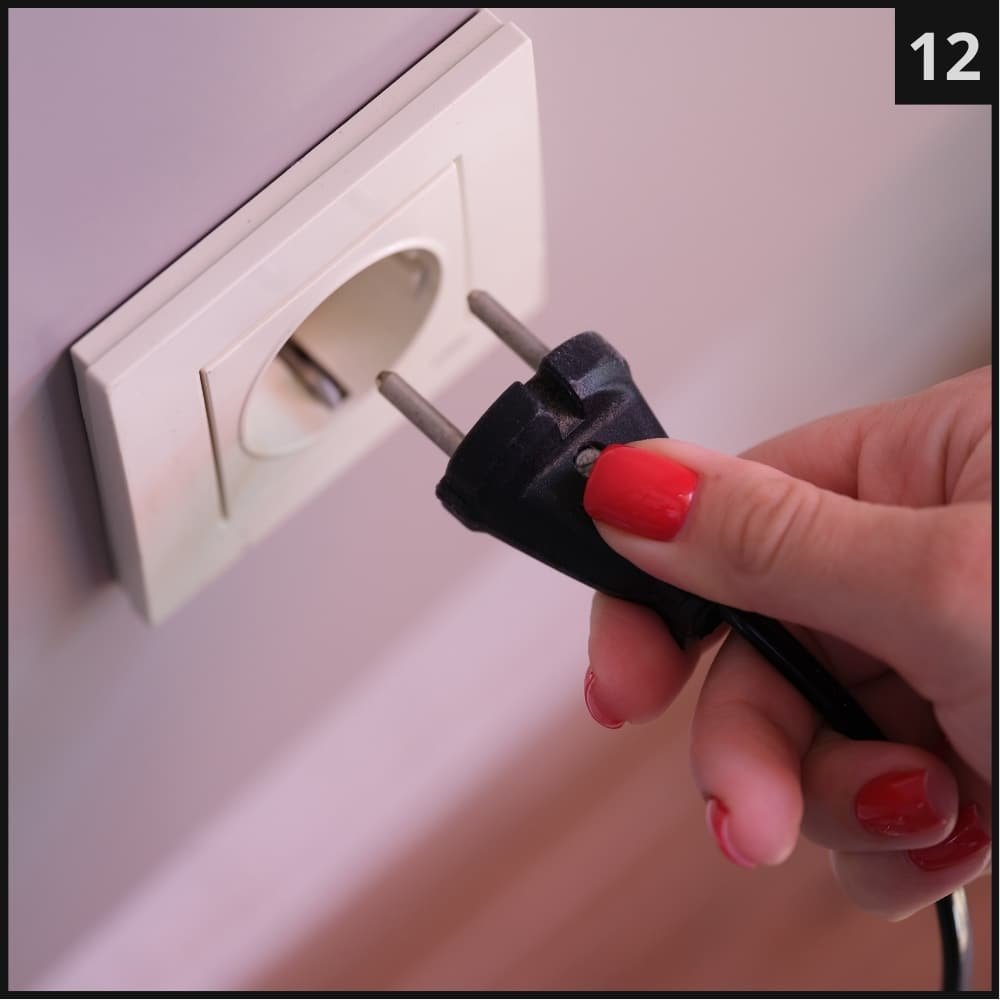

- Przed czyszczeniem odłącz mapę od zasilania – to bardzo ważne dla bezpieczeństwa.
- Zamocuj mapę zgodnie z instrukcją, aby uniknąć jej przypadkowego oderwania się od ściany.
- Nie ponosimy odpowiedzialności za szkody powstałe w wyniku nieprawidłowego podłączenia lub użytkowania oświetlenia LED, w tym za uszkodzenia Produktu, mienia lub zagrożenia dla zdrowia wynikające z niestosowania się do instrukcji montażu i zasad bezpieczeństwa.
Krok 1. Szablon i otwory w ścianie
Najważniejszy etap — od precyzji szablonu zależy, czy mapa będzie prosto wisieć. Spokojnie, bez pośpiechu.
1.1 Przyłóż szablon do ściany

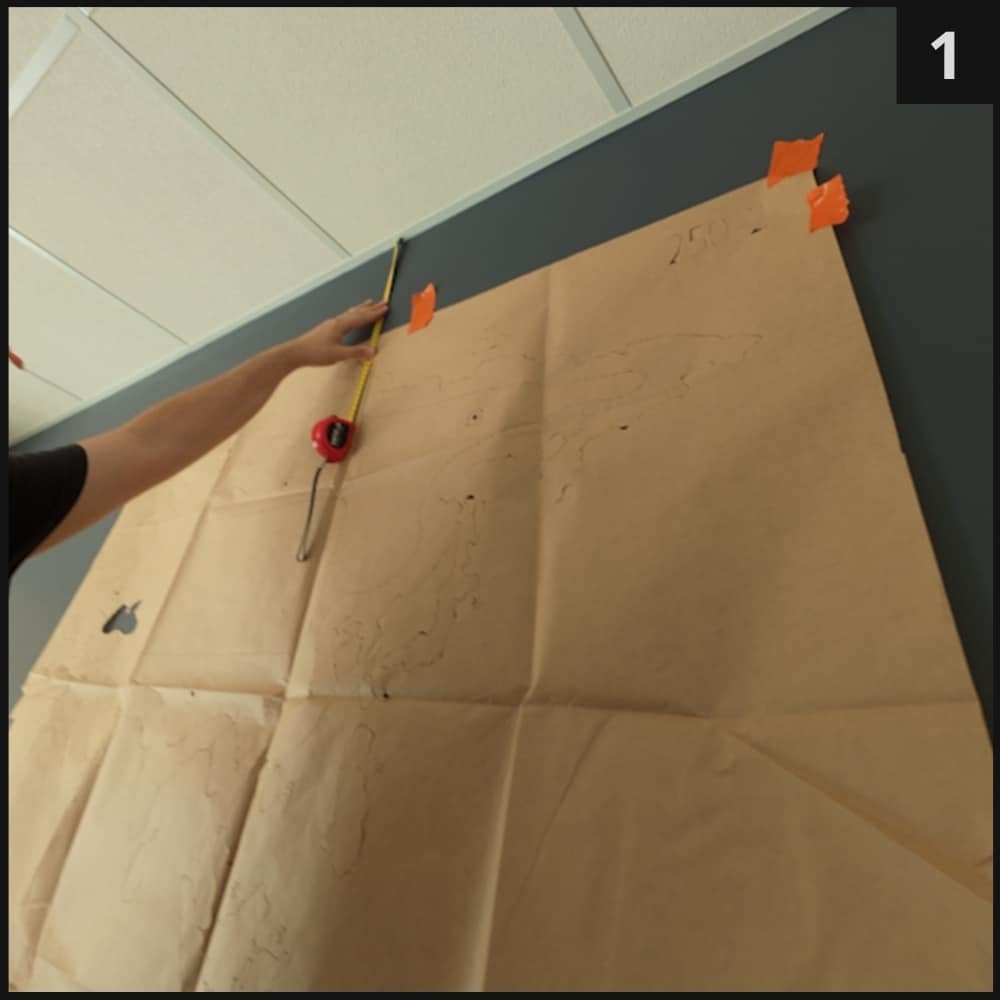

Rozłóż duży arkusz szarego papieru, przyłóż do ściany w wybranym miejscu i wypoziomuj. Przyklej taśmą malarską w kilku punktach.

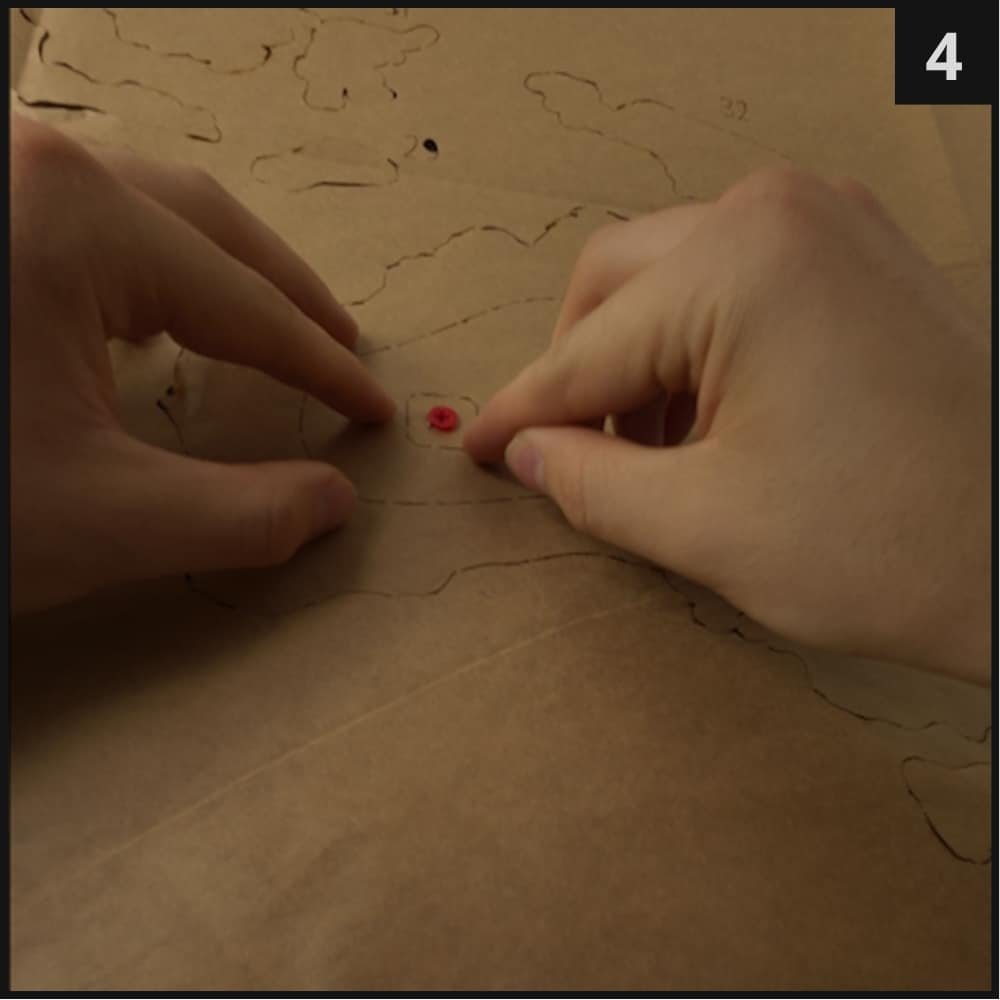

1.2 Wywierć otwory na kołki montażowe

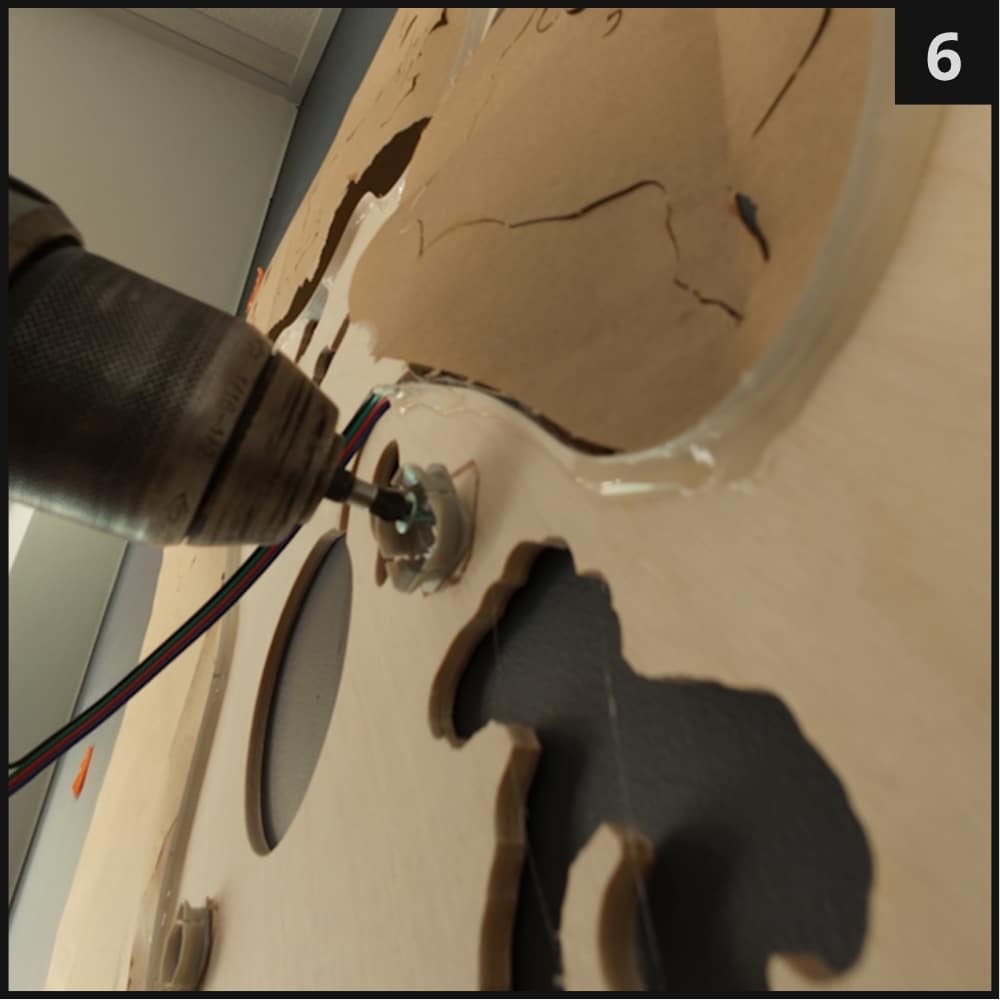

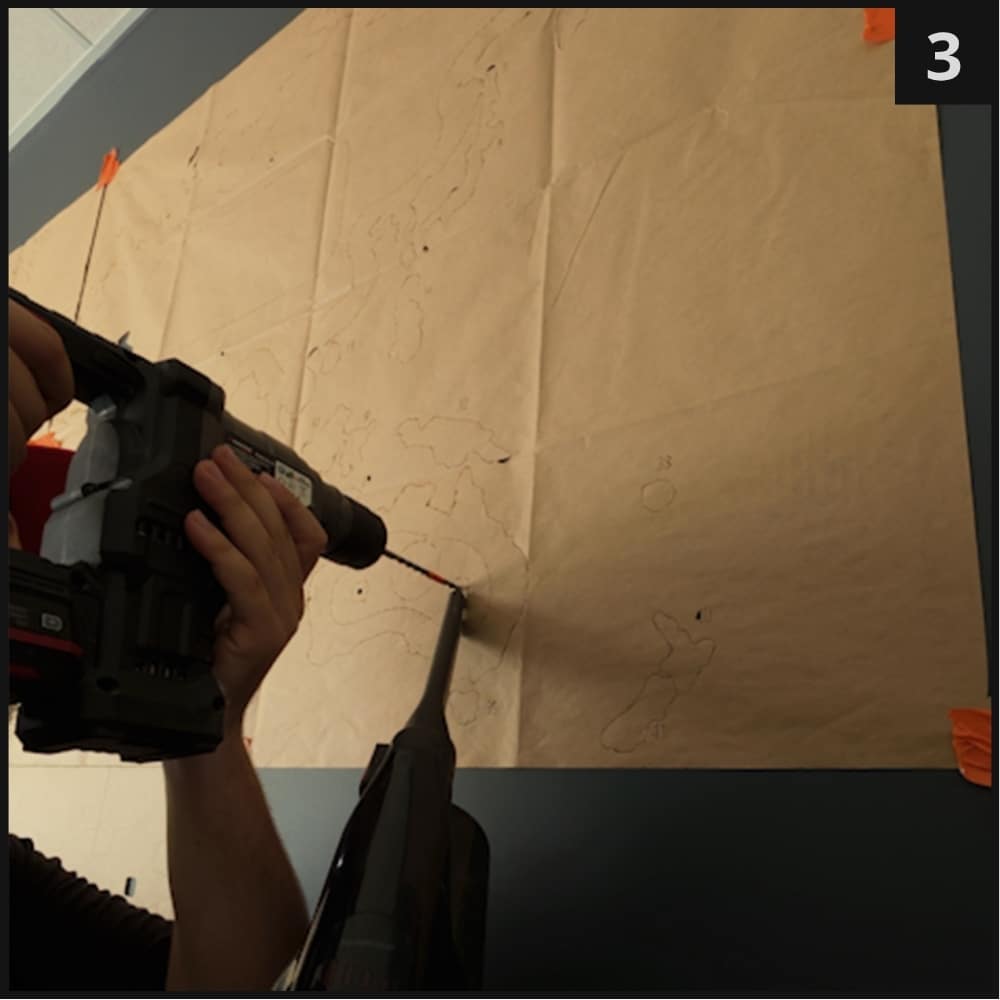

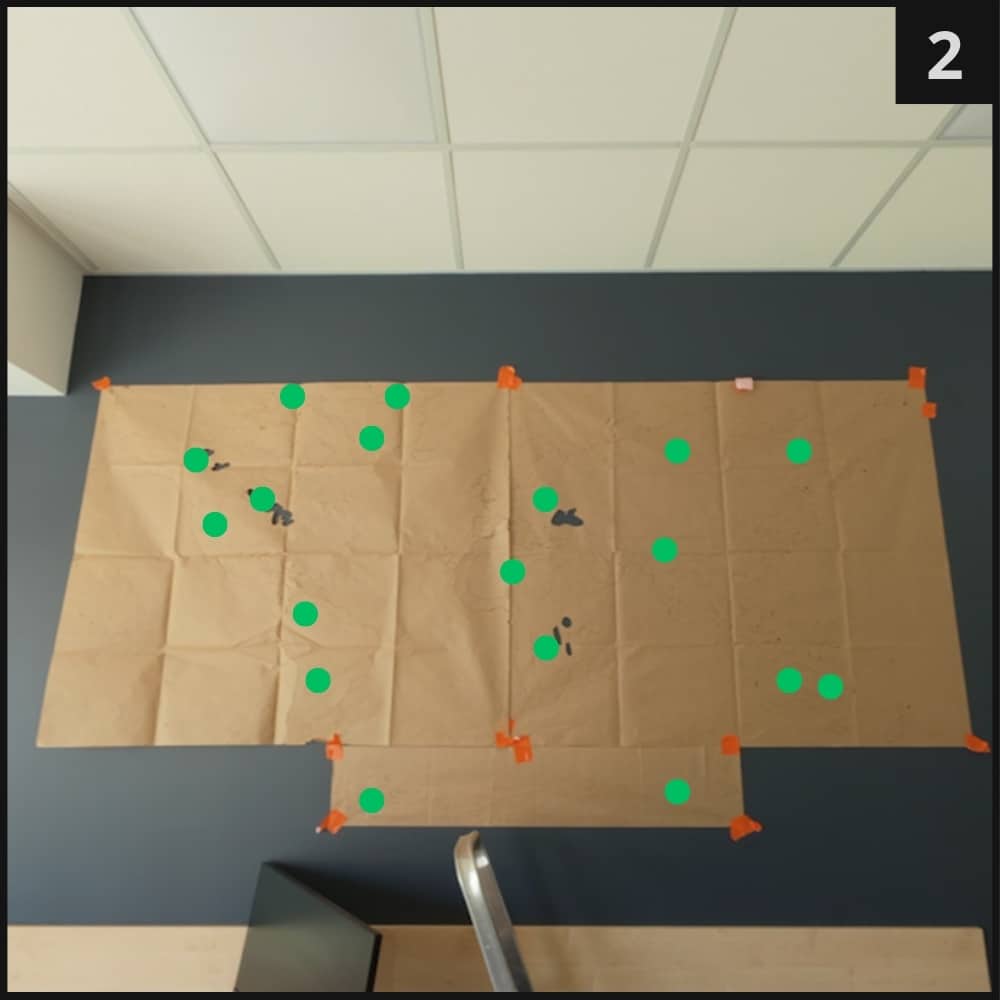

Na szablonie kółkami zaznaczyliśmy miejsca pod kołki. Wywierć otwory wiertłem dopasowanym do kołka. Włóż kołki montażowe.
Uwaga. Sprawdź wykrywaczem, czy w ścianie nie biegną przewody elektryczne lub rury — szczególnie nad gniazdkami i wyłącznikami.
1.3 Wyrwij kontynenty z szablonu

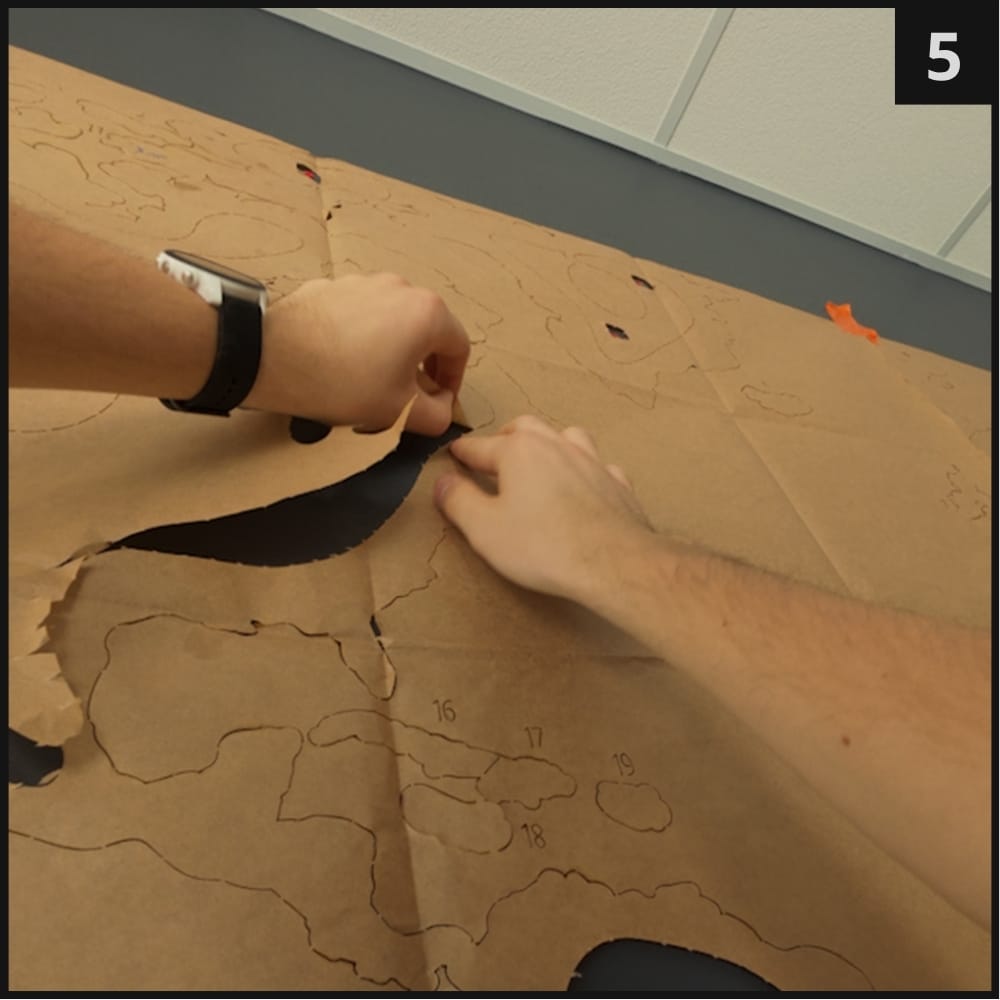

Wyrwij papierowe kontynenty z szablonu — odsłonisz w ten sposób kołki.
Wskazówka. Uważaj, aby nie zniszczyć szablonu – będzie potrzebny do rozmieszczenia wysp.
Krok 2. Mocowanie stelaża LED
Stelaż to szkielet, który trzyma mapę. Mocujesz go do kołków za pomocą szarych CLICKÓW 2A.
2.1 Potrzebne elementy
Przygotuj szare CLICK 2A oraz wkręt dopasowany do wcześniej wkręconego kołka montażowego.

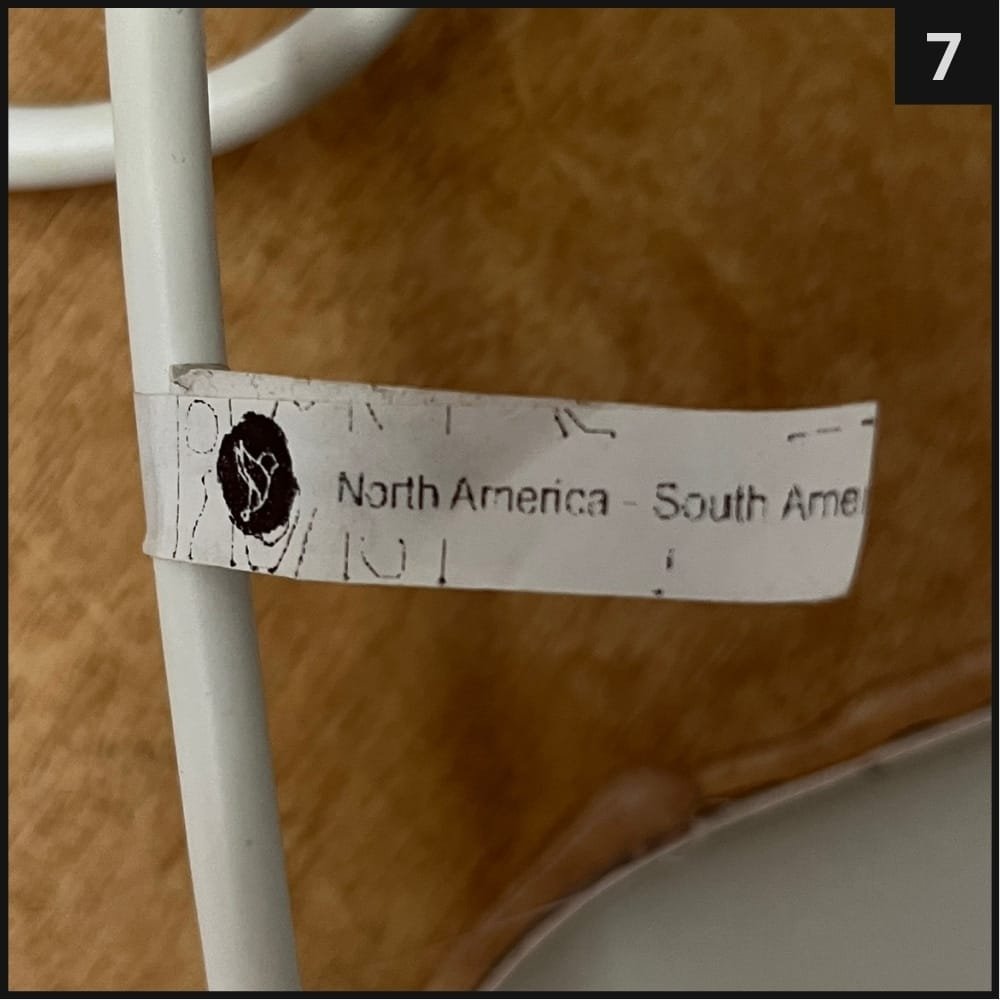

2.2 Przykręć stelaż z CLICK 2A
Przyłóż stelaż do ściany. W miejscach oznaczonych kwadratem wkręć szare CLICKI 2A.
2.3 Przykręć pozostałe kontynenty
Postępuj analogicznie z pozostałymi elementami stelażu LED i gotowe – stelaż zamontowany.
Krok 3. Połączenia elektryczne
Tu warto się skupić. Każdy kontynent ma własny zestaw kabli i swój sposób połączenia. Zasada jest jedna: łączymy tylko kabelki w tym samym kolorze.
3.1 Opis Schematu

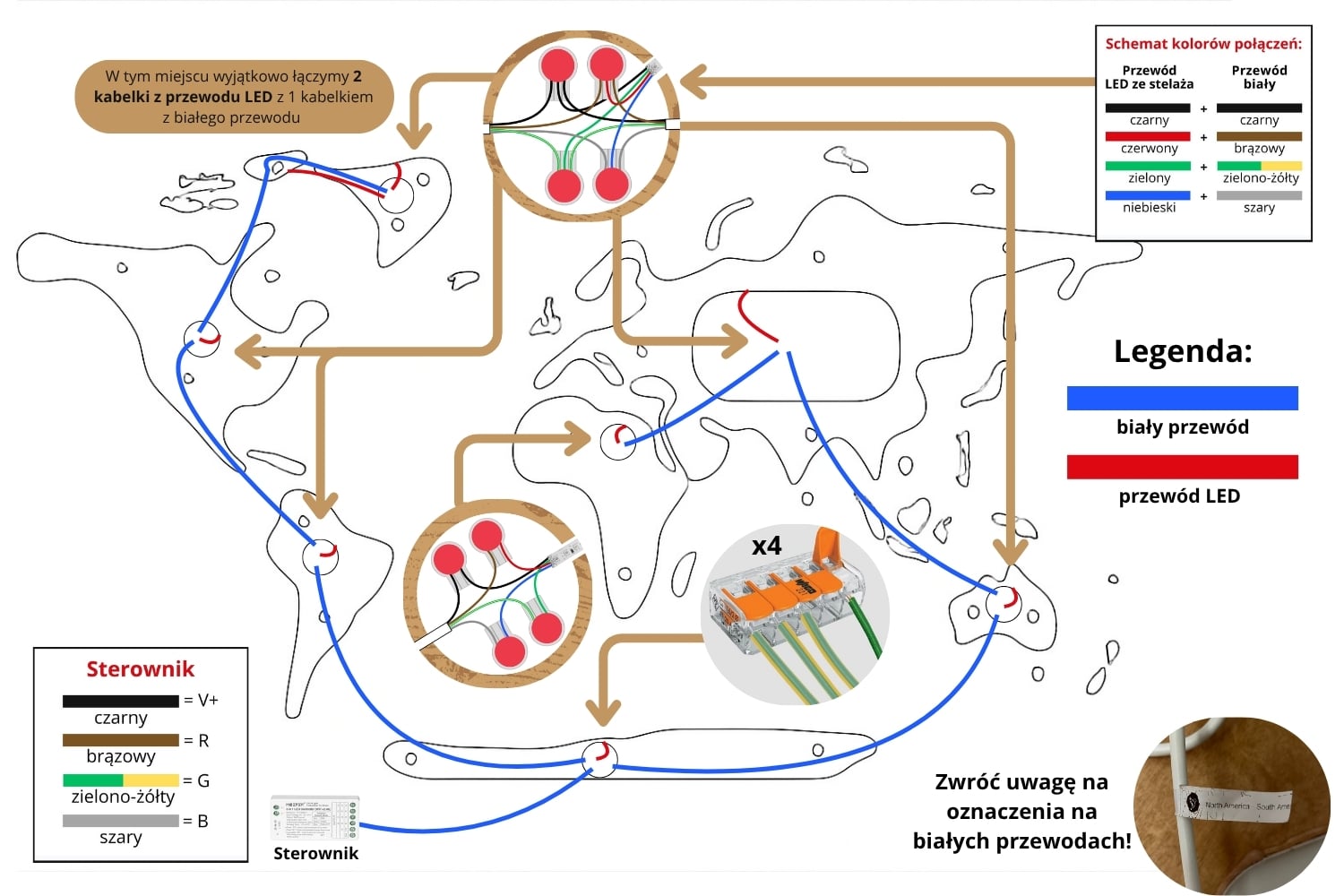

Na schemacie znajduje się naszkicowany stelaż z taśmą LED. Przewód taśmy LED powinien być skierowany do środka zaznaczonego otworu. Kolorem niebieskim oznaczono przewody zasilające każdy kontynent.

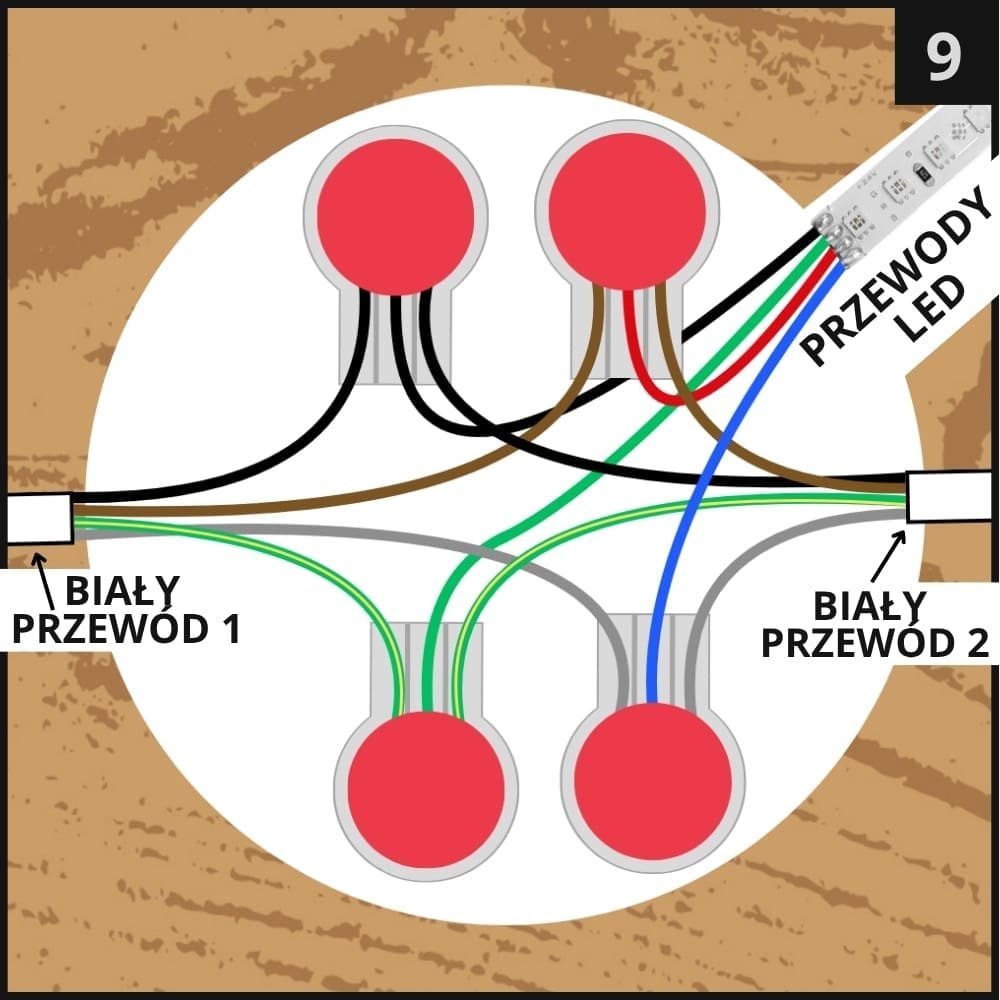

Sposób podłączenia każdego kontynentu jest taki sam. Przewody należy połączyć za pomocą złączek WAGO, zgodnie z kolorami pokazanymi na obrazku.
Pod Afryką w złączkach WAGO znajdują się 2 przewody do podłączenia do 4 kostek WAGO: jeden przewód z taśmy LED Afryki oraz jeden przewód z białego przewodu zasilającego.
Pod Euroazją, Australią, Grenlandią, Ameryką Północną i Ameryką Południową do podłączenia są 3 przewody do 4 kostek WAGO.
Pod Antarktydą do podłączenia są 4 przewody do 4 złączek WAGO.
Uwaga: złączki WAGO są potrójne, dlatego w jednym otworze należy umieścić 2 przewody.
Przewód zasilający przewidziany pod Antarktydę może zostać podłączony pod dowolnym kontynentem — w zależności od tego, gdzie będzie to najwygodniejsze.

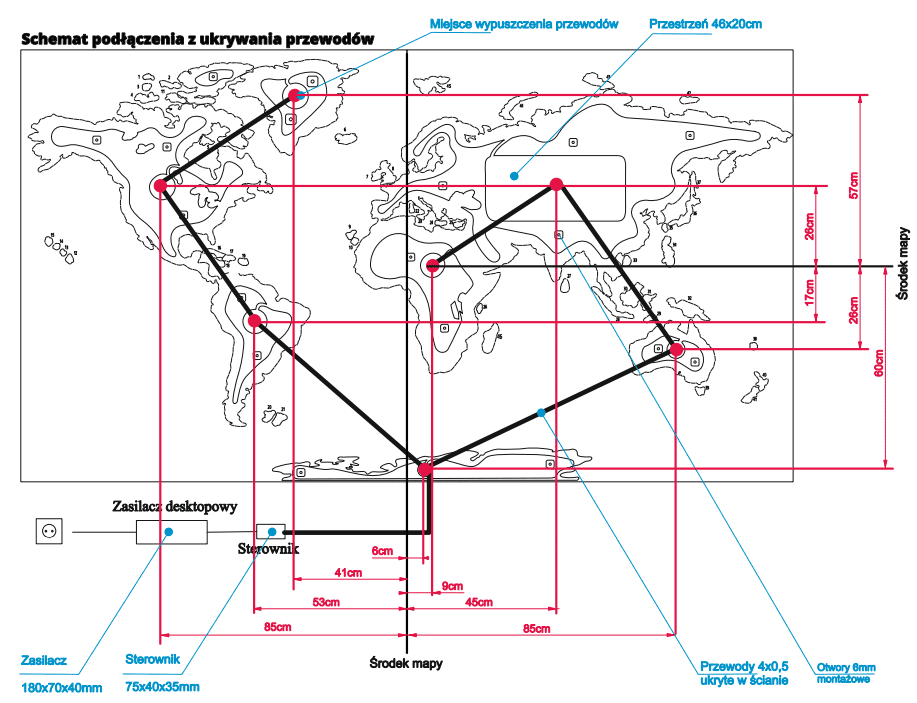

Istnieje możliwość ukrycia przewodów w ścianie. Jeśli ze względów estetycznych chcemy ukryć przewody, należy wykorzystać przewody znajdujące się w paczce, poprowadzić je w ścianie i wypuścić w odpowiednim miejscu, czyli w otworze w stelażu LED. Schemat ukrywania przewodów znajduje się ponizej
Sterownik należy podłączyć zgodnie ze schematem poniżej. Zasilacz podłączamy do gniazda w sterowniku albo do zacisków V+ i V- znajdujących się po lewej stronie sterownika.
Przewidujemy dwa sposoby montażu: z ukryciem przewodów lub bez ich ukrywania. W przypadku montażu z ukryciem przewodów całość wygląda bardziej estetycznie, ponieważ wszystkie połączenia są schowane. Przy montażu bez ukrywania przewodów część z nich może pozostać widoczna — najczęściej są to przewody między Antarktydą a Ameryką Południową, Antarktydą a Australią oraz Australią a Eurazją. Widoczny może być również przewód zasilający prowadzący do sterownika i zasilacza.
Część połączeń między kontynentami oraz przewód zasilający do sterownika i zasilacza pozostają widoczne. Zaletą tego rozwiązania jest prostszy i szybszy montaż, bez konieczności ingerowania w ścianę. W razie potrzeby przewody są też łatwiej dostępne, co ułatwia serwis lub ewentualne zmiany w instalacji.
Wszystkie przewody są schowane, dzięki czemu instalacja wygląda estetycznie i minimalistycznie.
Zaletą tego rozwiązania jest czysty wygląd ściany, brak widocznych kabli oraz bardziej elegancki efekt końcowy.

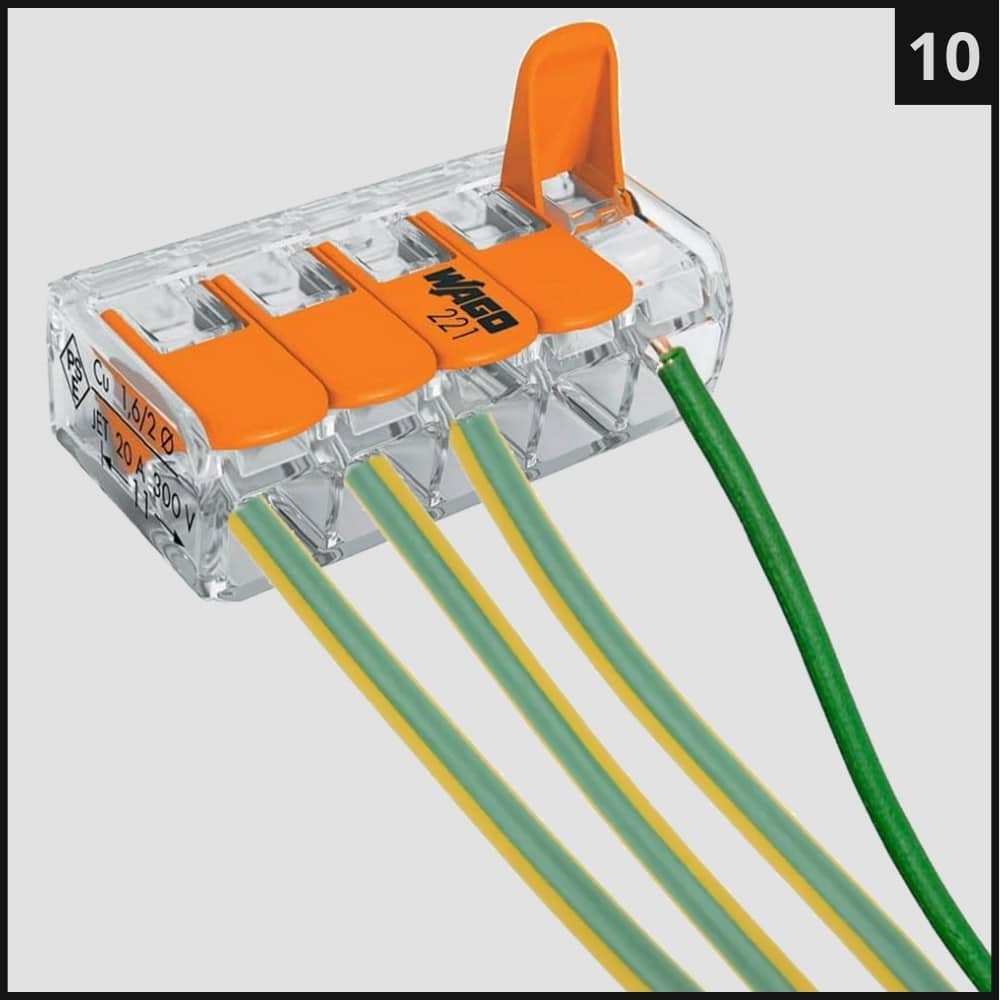

3.2 Połączenie WAGO

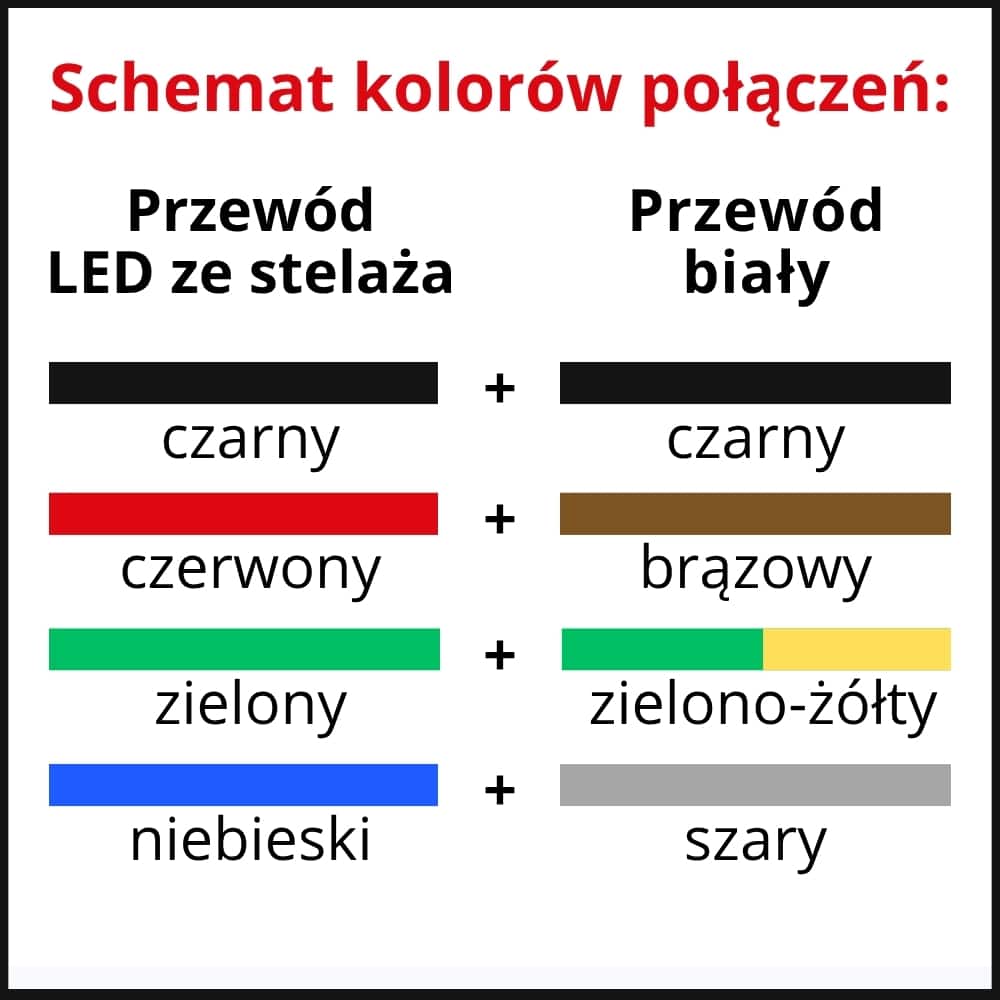

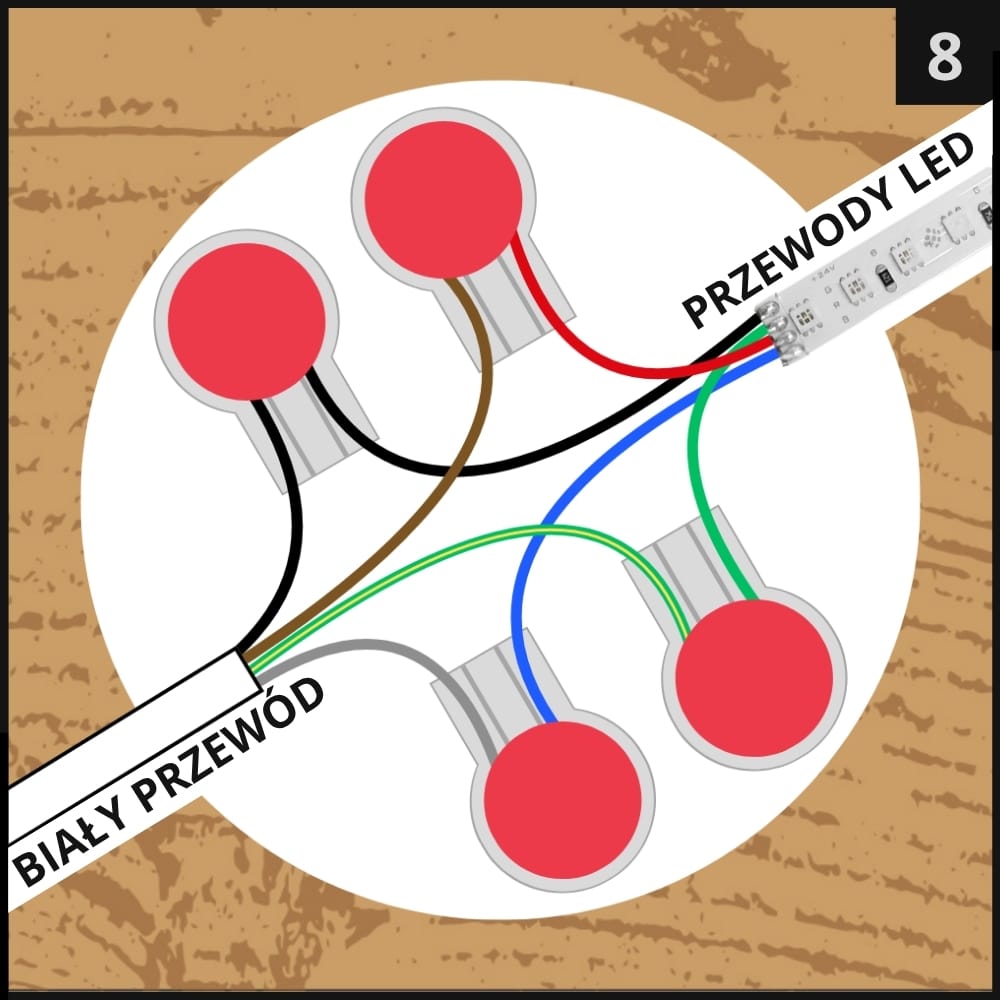

Połączenie przewodów wykonujemy za pomocą złączek WAGO, zgodnie z kolorami przewodów pokazanymi na schemacie. Każdy kolor przewodu należy połączyć w osobnej złączce WAGO — przewody tego samego koloru muszą znajdować się razem
Uwaga. Pamiętaj o ściagnieciu izolacji z przewodu aby przewód miał pzrejscie.
3.3 Połączenie sterownik

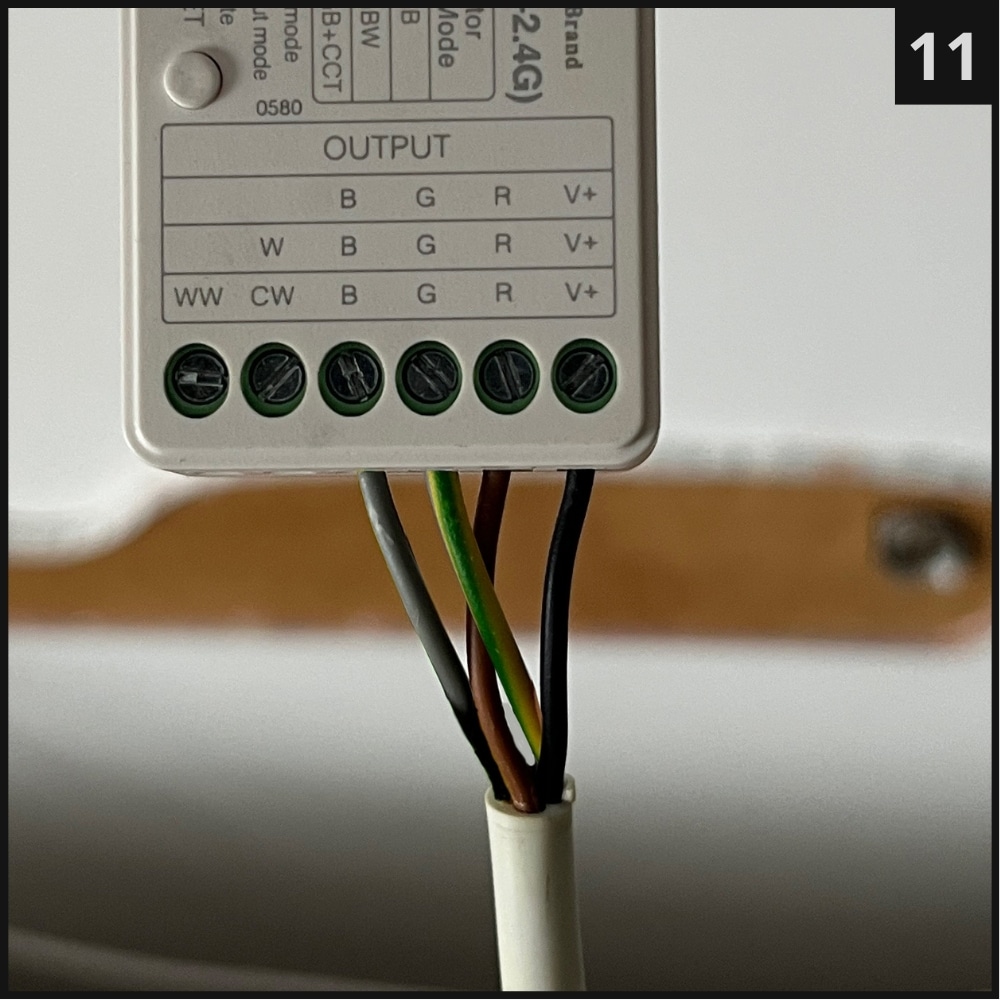

Sterownik należy podłączyć zgodnie ze schematem znajdującym się poniżej. Przewody wychodzące ze złączek WAGO należy wpiąć do odpowiednich zacisków w sterowniku, zachowując zgodność kolorów oraz oznaczeń.
Zasilacz można podłączyć na dwa sposoby: bezpośrednio do gniazda w sterowniku albo do zacisków V+ i V- znajdujących się po lewej stronie sterownika.
Wskazówka: Zwróć uwagę, aby żaden drucik przewodu nie dotykał innego przewodu ani sąsiedniej złączki. Może to spowodować błędy w świeceniu lub uszkodzić sterownik i zasilacz.
3.4 Połącz zasilanie
Zasilacz desktopowy podłączamy do gniazda zasilania oraz do sterownika. Po prawidłowym podłączeniu na sterowniku powinna zapalić się dioda kontrolna na sterowniku.
Wskazówka W przypadku
3.5 Parowanie pilota i aplikacji
Podłącz zasilanie i włóż baterie do pilota.
Następnie odłącz przewód zasilający od sterownika na około 10 sekund, po czym podłącz go ponownie.
Na pilocie trzykrotnie wybierz kanał 1 znajdujący się w dolnej części pilota. Po poprawnym podłączeniu mapa zacznie migać.
Po sparowaniu pilota przechodzimy do połączenia z aplikacją. Pobierz aplikację Tuya Smart, a następnie wybierz opcję Dodaj urządzenie.
Wpisz hasło do sieci Wi-Fi i poczekaj, aż proces parowania zostanie zakończony.
Po zakończeniu parowania sprawdź, czy wszystkie elementy mapy świecą poprawnie.
Włącz zasilanie. Najpierw sparuj pilot, potem aplikację — pełna konfiguracja na filmie.
Wskazówki: Sprawdź wykrywaczem, czy w ścianie nie biegną przewody elektryczne lub rury — szczególnie nad gniazdkami i wyłącznikami.
Krok 3. Mocowanie frontu mapy

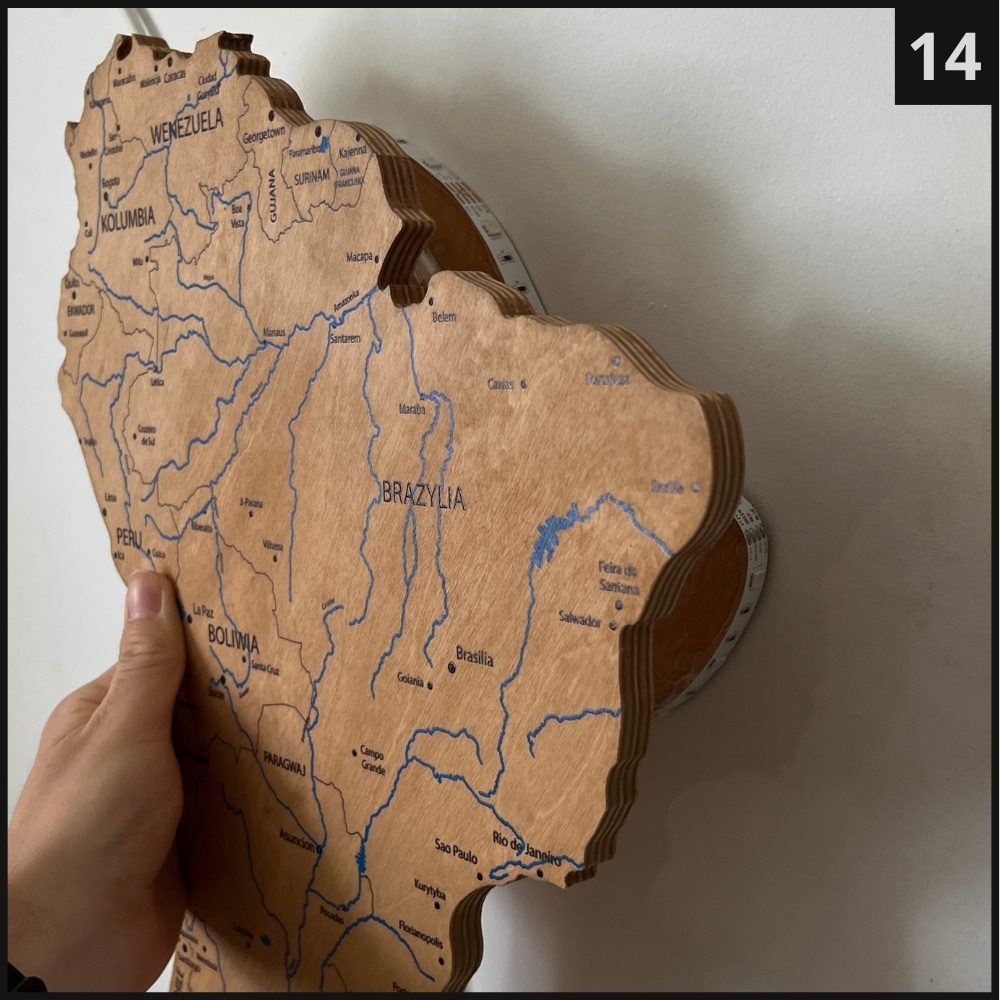

Drewniane kontynenty zaczepiasz na stelażu za pomocą systemu CLICK.
2.1 Przenieś pozycje na front
Na CLICKI 2A załóż znaczniki — to one zostawią ślad na tyle kontynentu, gdy go przyciśniesz.
2.2 Przyciśnij front do stelaża
Trzymaj front zgodnie z układem szablonu i mocno przyciśnij. Znaczniki zostawią punkty montażu na tyle mapy.

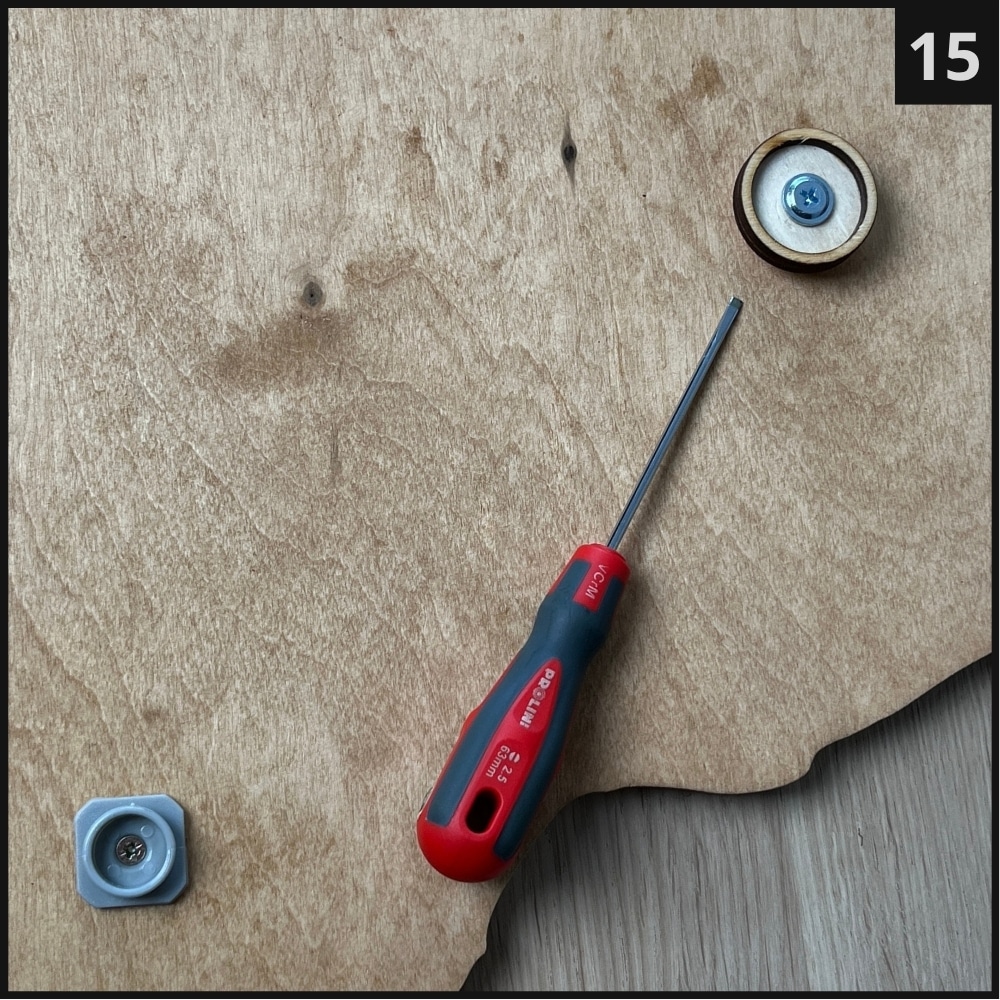

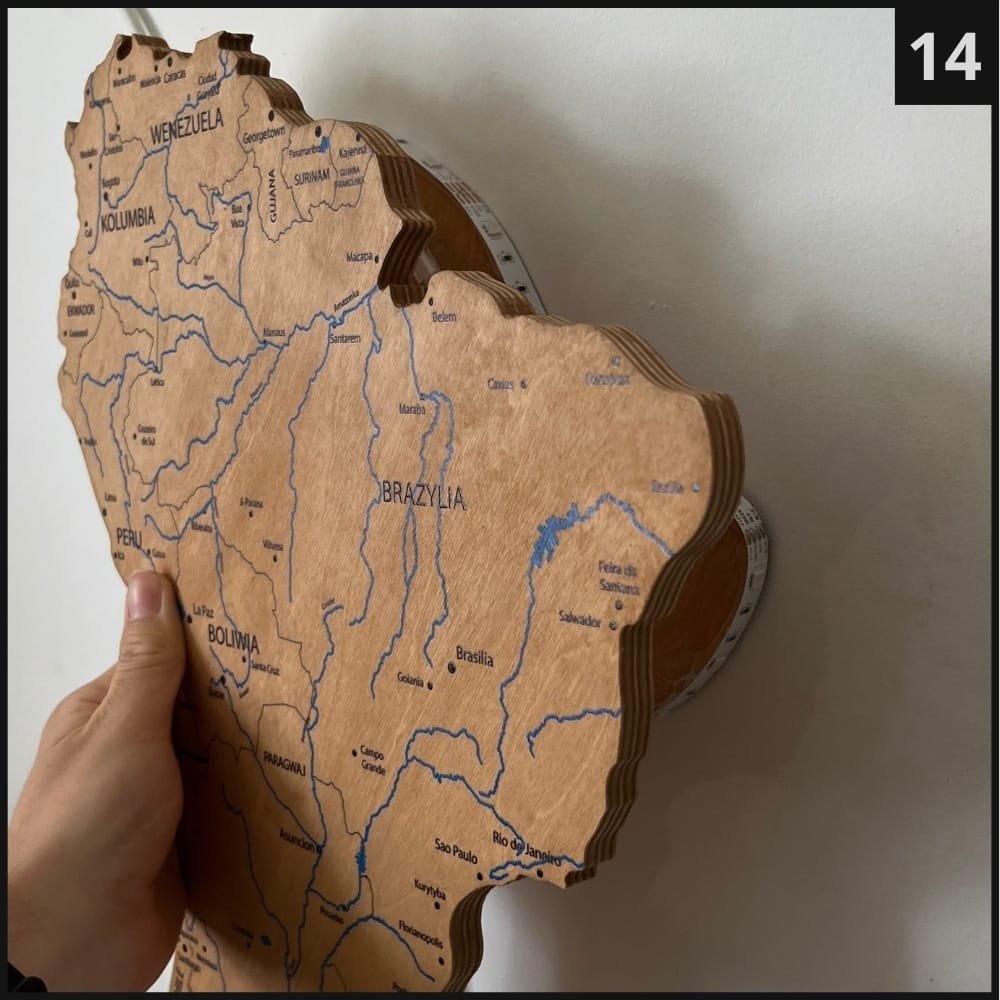

2.3 Wkręć CLICKI 2B do tyłu mapy

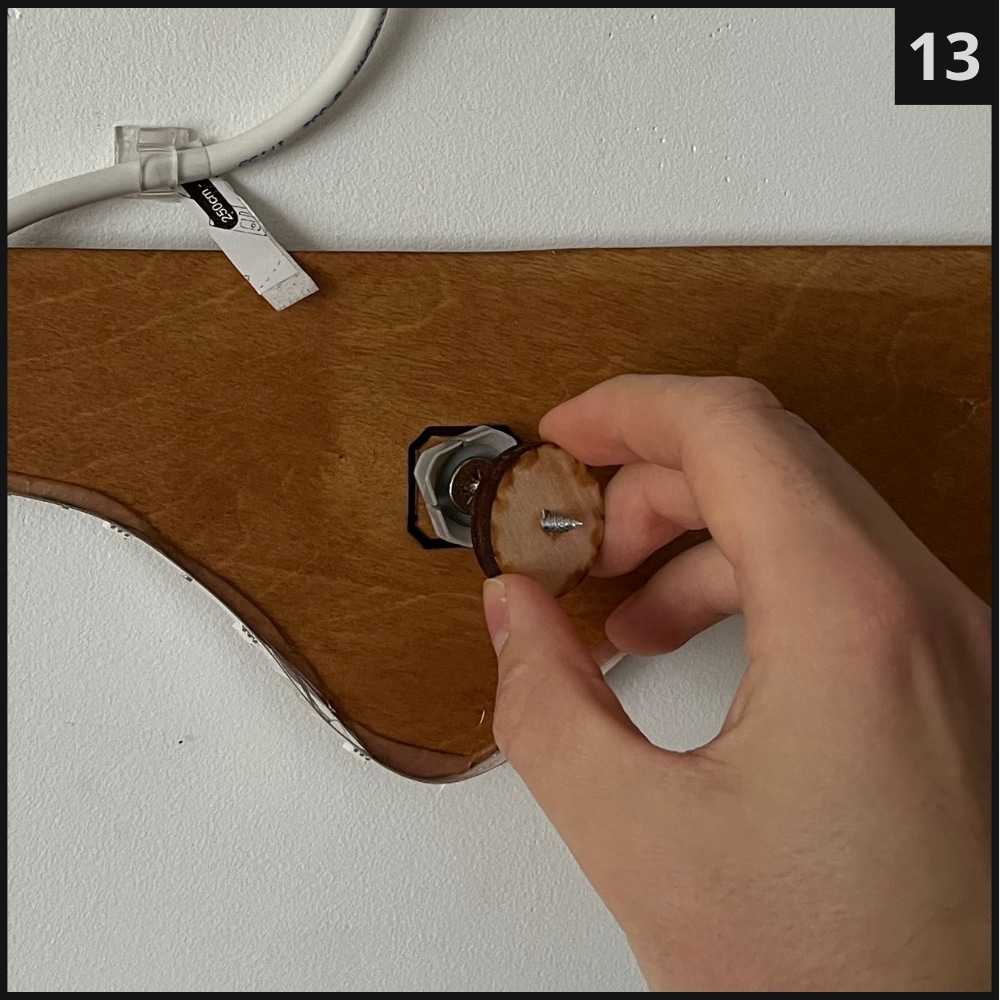

W miejscach oznaczonych przez znaczniki wkręć CLICKI 2B wkrętami 12×2,5. Połącz front mapy z przykręconym stelażem.
Wskazówka. W przypadku map 3D LED konieczne może być zastosowanie podkładek, które należy umieścić w otworze CLICK, aby nie przebić frontu mapy.
Krok 4. Wyspy i wykończenie
Ostatni etap — drobne wyspy nadają mapie finalny charakter.
1.1 Wyjmij wyspy i pomaluj wycięcia

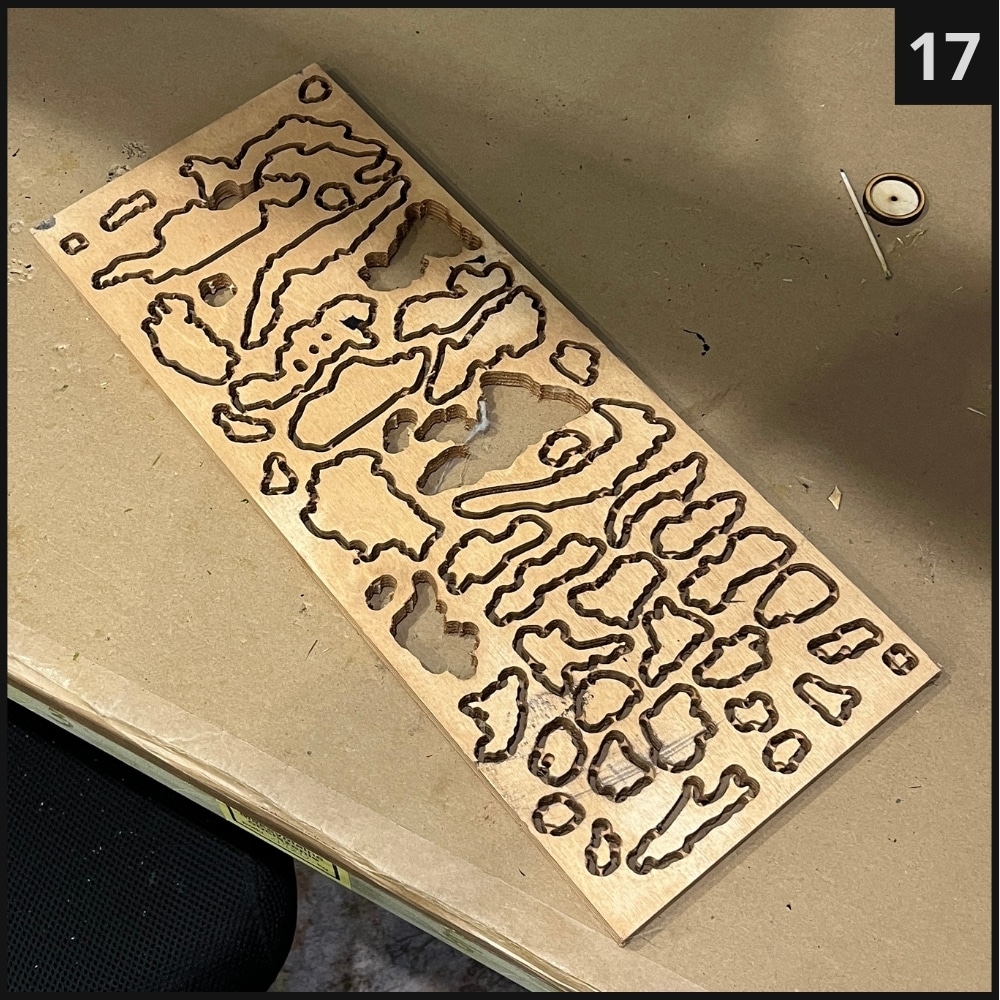

Z formatki wytnij małe wyspy. Dołączonym pędzelkiem z dozownikiem pomaluj miejsca po wyciętych wyspach (oprócz mapy w kolorze naturalnym).
Wskazówka. Warto naciąć “trzymacze” nożykiem montażowym. Ze względów technologicznych wyspy do map LED są mniejszej grubości niż cała mapa.
1.2 Przyklej wyspy i zdejmij szablon
120×70/150x80cm
180×100/200x110cm
250x130cm

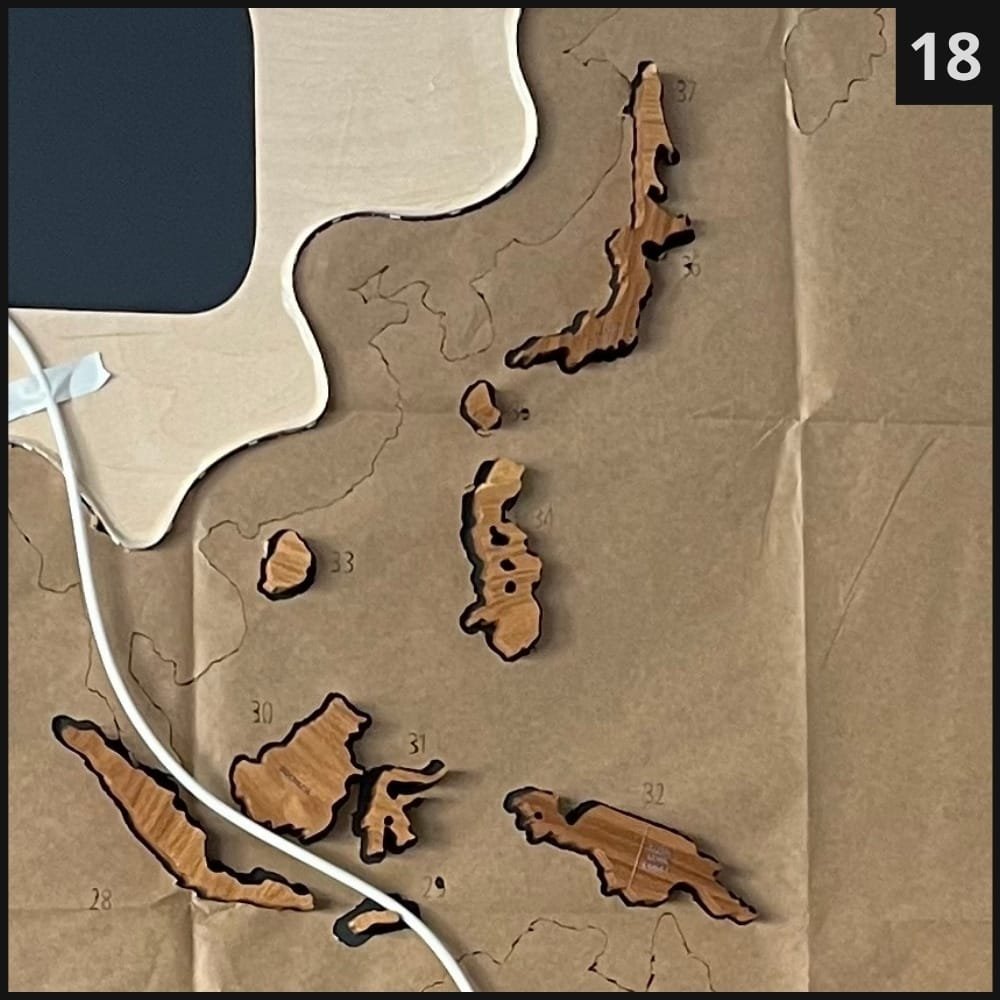

Przyklej wyspy zgodnie z oznaczeniami na szablonie. Poniżej znajdziesz numerację wysp zgodnie z szablonem.
1.3 Gotowe!
🌍 Odklej szablon ze ściany, przyklej pozostałe dodatki. Cofnij się o 2 metry, włącz LED i ciesz się swoją mapą.
Wskazówki: Sprawdź wykrywaczem, czy w ścianie nie biegną przewody elektryczne lub rury — szczególnie nad gniazdkami i wyłącznikami.
Typowe pytania
Najczęstsze problemy klientów podczas montażu.
Najczęściej trafiłeś w spoinę między cegłami lub na rurę. Spróbuj przesunąć otwór o 1–2 cm w pionie. Przy ścianach z gipsokartonu użyj kołków specjalnie do tego typu materiału.
Sprawdź połączenia WAGO — najczęstszy powód to niedociśnięty kabelek. Wyciągnij i wciśnij ponownie aż usłyszysz kliknięcie. Następnie sprawdź mapę kolorów na sterowniku (szary→B, zielono-żółty→G, brązowy→R, czarny→+).
Problem leży w WAGO przy tym konkretnym kontynencie. Rozłącz i sprawdź, czy wszystkie kabelki w danym kolorze są wpięte. Pamiętaj: Afryka ma 2 kabelki w WAGO, pozostałe kontynenty po 3.
CLICKI 2B nie są dociśnięte do końca. Zdejmij front, dokręć CLICKI 2B mocniej i ponownie zatrzaśnij front. System CLICK działa jak zatrzask — musisz usłyszeć kliknięcie.
CLICKI 2B nie są dociśnięte do końca. Zdejmij front, dokręć CLICKI 2B mocniej i ponownie zatrzaśnij front. System CLICK działa jak zatrzask — musisz usłyszeć kliknięcie.
